Растущий дом «МЕРА»





Модульный конструктор «Мера» от Дениса Дорохина.

Рациональный подход обусловлен экономией ресурсов — чётким определением необходимого количества расходных материалов. По мере развития семья в силу демографически обусловленных потребностей, требует увеличения жилой площади жилища. Дом, имеющий возможность «расти», поможет решить эту проблему. «Модульный конструктор» позволяет начать с дома небольшой площади, а затем расширять его, не затрагивая жилых помещений и не мешая жизни в них.

При увеличении объёма жилища необходимо учитывать:

  • Рациональный подход с целью экономии
  • Энергоэффективность
  • Унификацию изделий с возможностью повторного использования

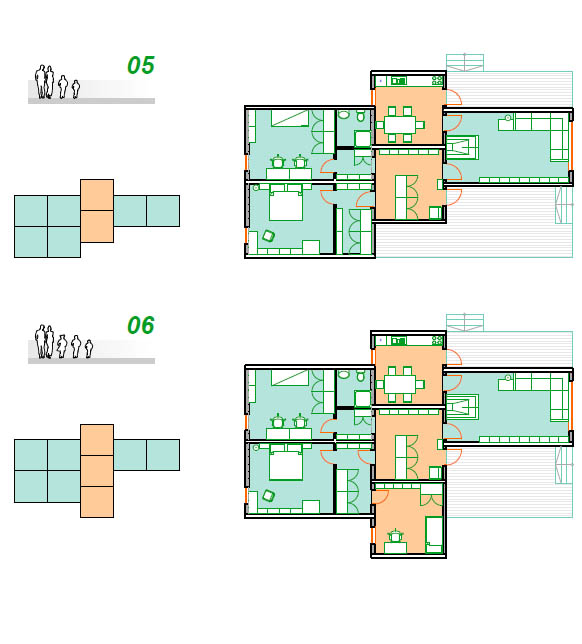

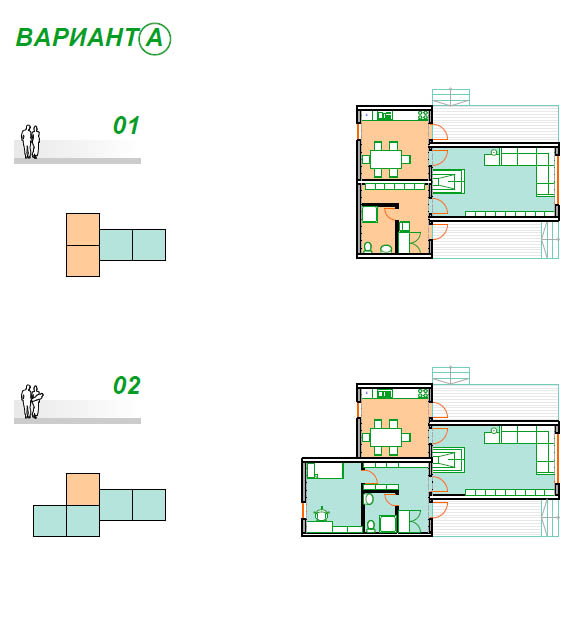

  • Система должна формировать логичные функциональные планировки
  • Законченный архитектурный образ на всех стадиях роста
  • Модульность конструкции, с возможностью доставки по дорогам общего пользования.
  • Простой алгоритм сборки, не требующий квалификации.

Концепция модульного конструктора – «МЕРА»

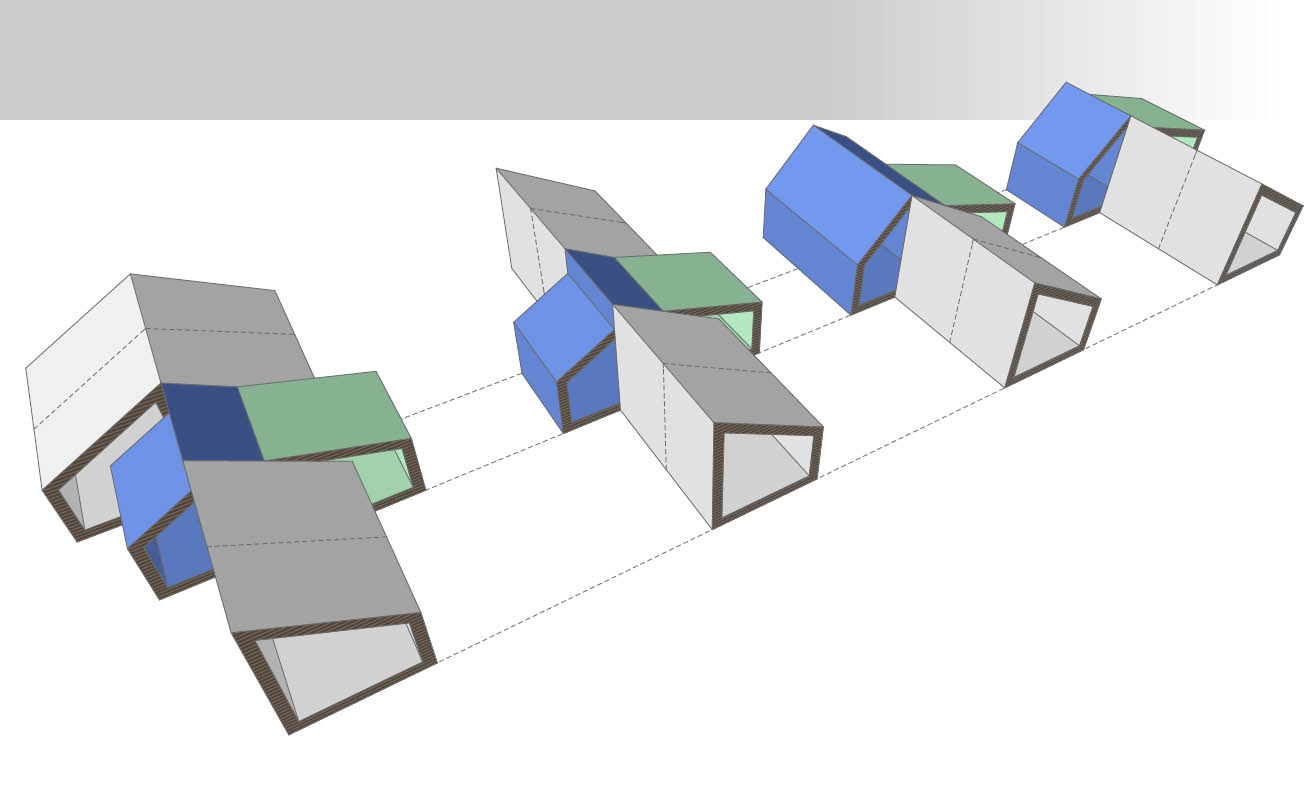

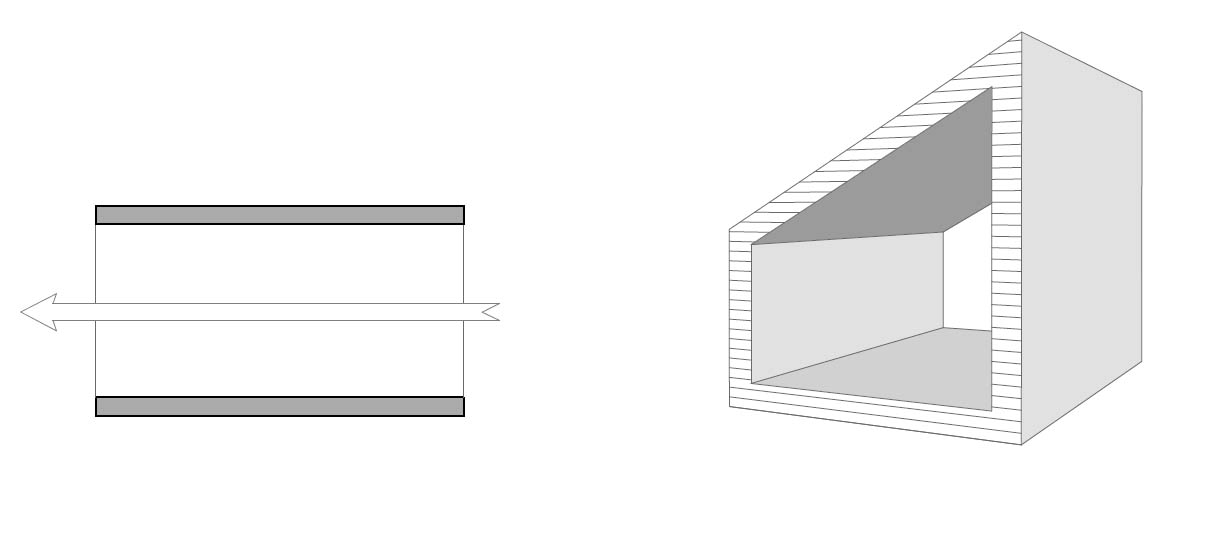

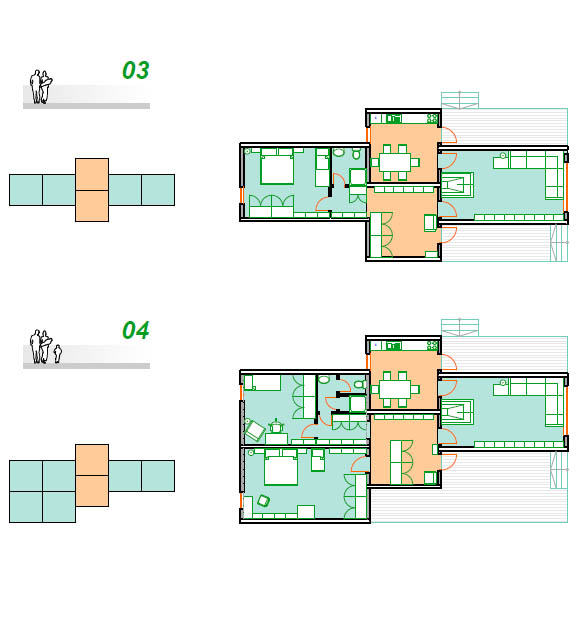

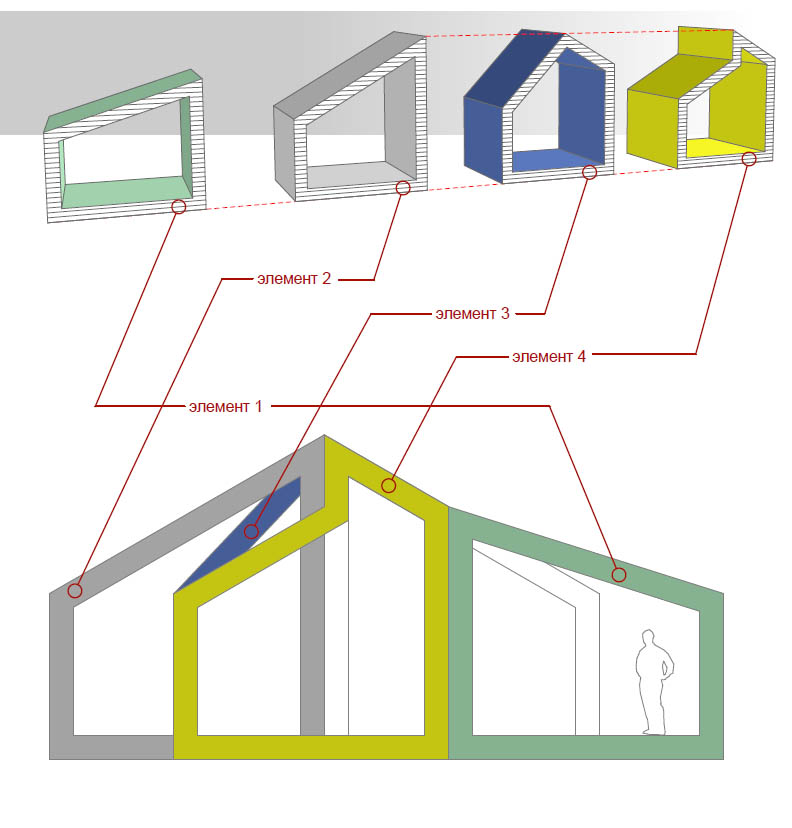

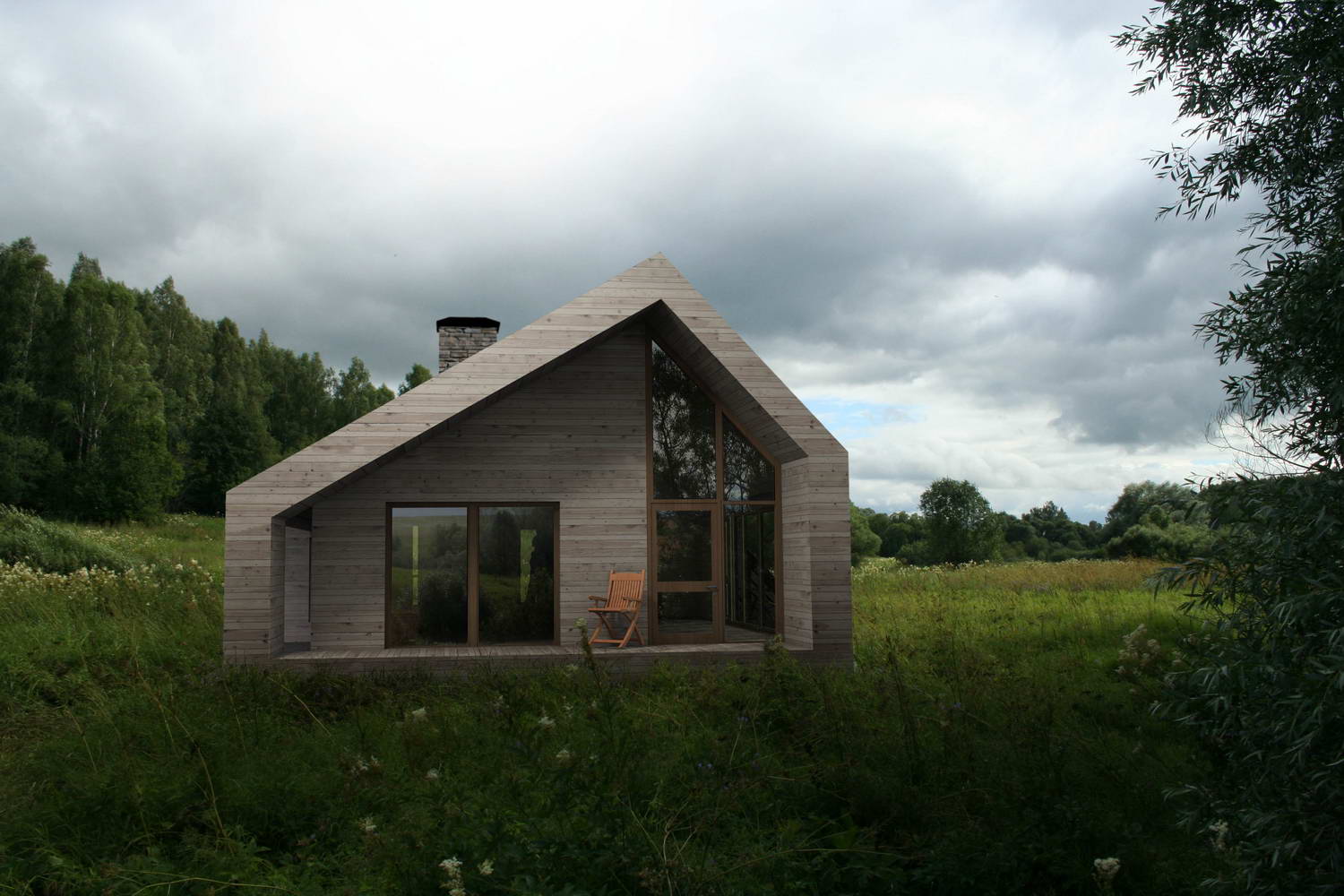

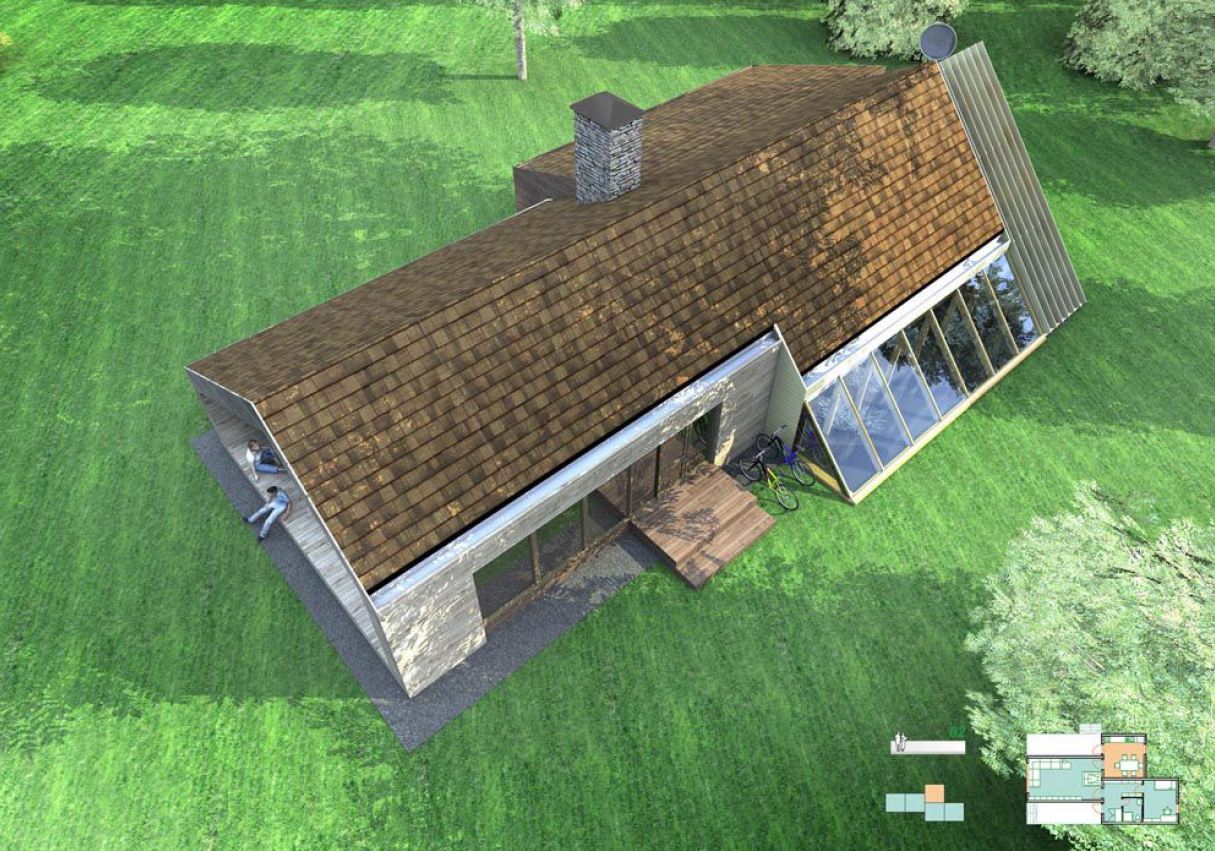

Основная идея заключается в форме модуля. Он представляет собой «трубу». Профиль ограждающих конструкций является замкнутым, что обеспечивает высокую энергоэффективность, а также простоту конструкции и унификацию. Стены глухие, оконные и дверные проёмы расположены в торцах. Такой подход к формообразованию даёт возможность формировать логичные функциональные планировки. Модули присоединяются друг к другу со смещением, обеспечивая тем самым свободное перемещение внутри объёма. Дом растёт по мере присоединения дополнительных модулей, увеличиваясь и вместе с тем оставаясь гармоничным и рациональным.

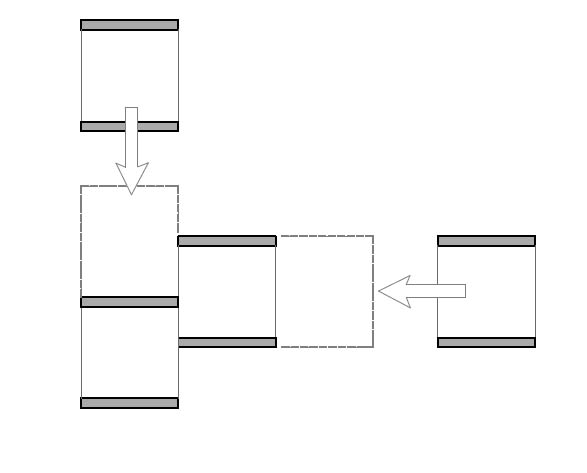

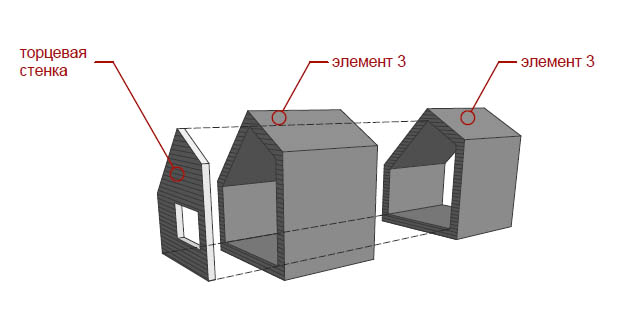

площади происходит путём демонтажа и переноса торцевой стенки. Конструктивно это самонесущая рама, с окном или дверью легко демонтируемая. Каркас деревянной рамы имеет унифицированный шаг, что даёт возможность замены окон на двери и расширения проёмов. Есть возможность установки и эксплуатации временных торцевых элементов, с последующей заменой на более качественные. Элементы дома имеют одинаковые габаритные размеры основания, они различаются уклоном и геометрией кровли. Это необходимо для гармоничного примыкания элементов друг к другу. Развитие объёма новыми модулями формирует кровлю правильной формы. В целом система имеет завершенный композиционный образ на всех стадиях роста.

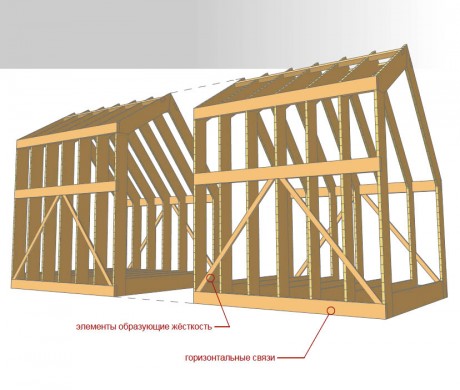

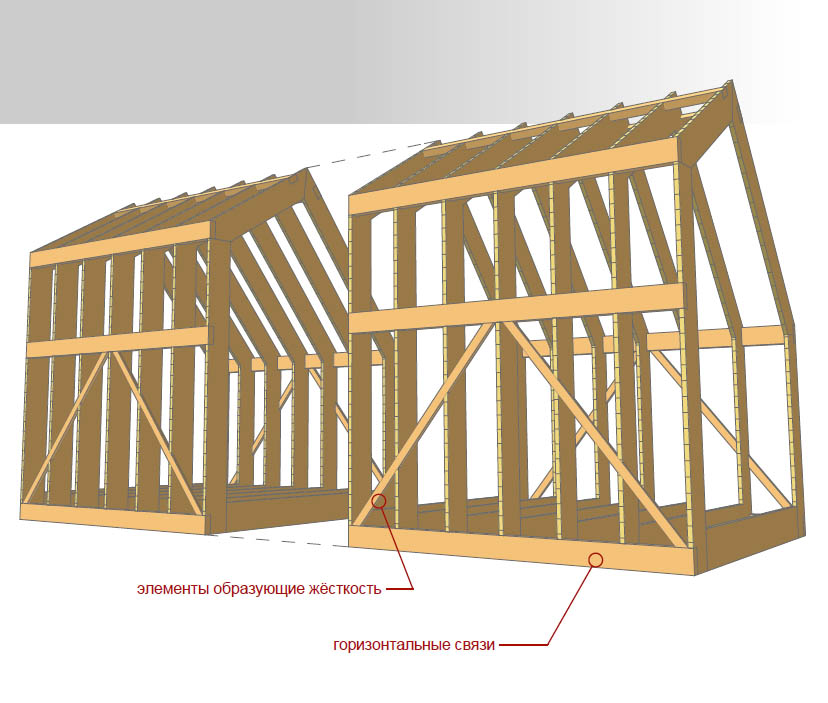

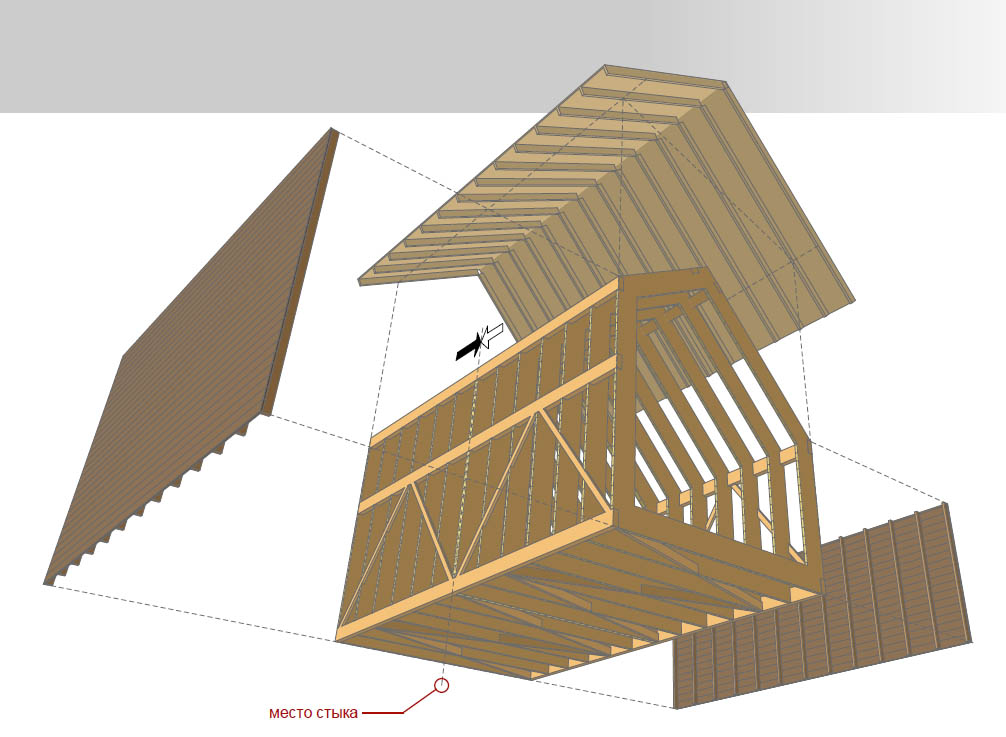

Конструктивно модуль представляет из себя деревянный самонесущий каркас, заполненный утеплителем и обшитый деревом или оштукатуренный глиной. Каркас состоит из однотипного элемента, размещённого с определённым шагом на всю длину. В зависимости от исходных данных каркас может быть выполнен из клеёной древесины, из деревянных ферм, из обрезной доски. Модуль имеет один размер и различается только высотой и уклоном кровли. Монтируются модули шпильками через торцевые несущие элементы.

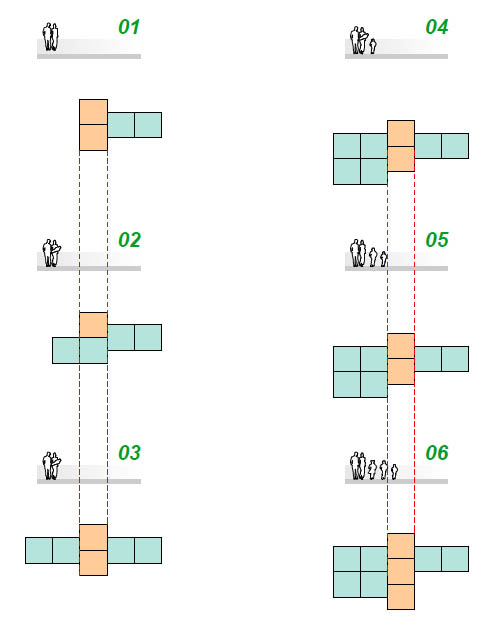

Фундамент железобетонный или из керамического кирпича, по конструкции столбчатый или ленточный. Дом растёт по мере расширения семьи, или улучшения финансового положения. Человек покупает базовую комплектацию, которая в последующем может резвиться в полноценный большой рациональный дом для всей семьи.

Отличительные качества данного проекта:
1) Конструкции модуля (рукав-труба)
2) В системе присоединения модулей (позволяет по мере роста формировать логичную систему коммуникаций)
3) В однородности ограждающих конструкций (пол–стена–потолок однотипны)
4) Варианты готовых решений модулей (позволяют в среде интернет каждому сформировать дом своей мечты)
5) Применение каркасной технологии – позволяет формировать конкурентоспособную цену

Название: Модульный конструктор «Мера»
Архитектура: Дорохин Денис
