Чертежи





Немного о проектной документации: чертежи деталей, узлов и элементов жилых домов, которые могут пригодиться всем.

Эту запись, в отличие от других архивных, перенесённых из старого блога, я немного обновил (добавил пару чертежей), так как она по прежнему актуальна  и интересна многим. По предложению читателей добавил категорию «Чертежи«. Теперь туда буду добавлять любой проект, снабжённый сколь-нибудь читаемыми и характерными чертежами, особенно расшифровывающими сложные или нестандартные (по крайней мере для нас) узлы. К сожалению, таких чертежей очень мало, по какой-то причине авторы ими не делятся…

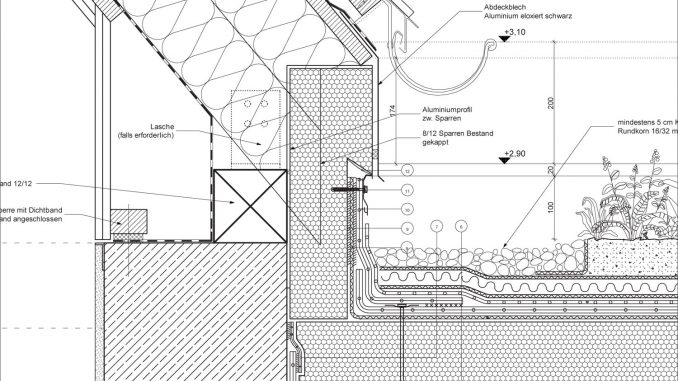

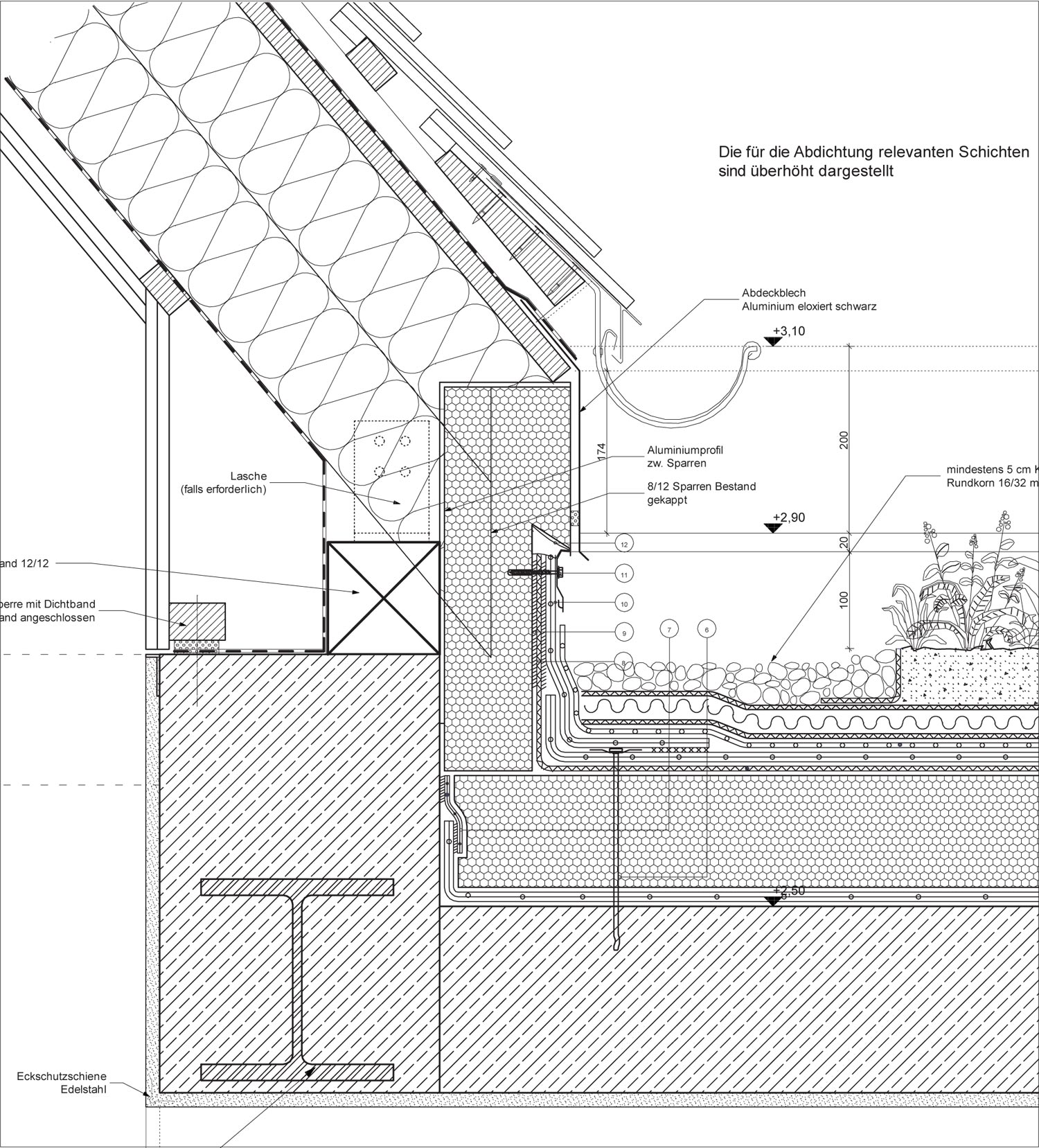

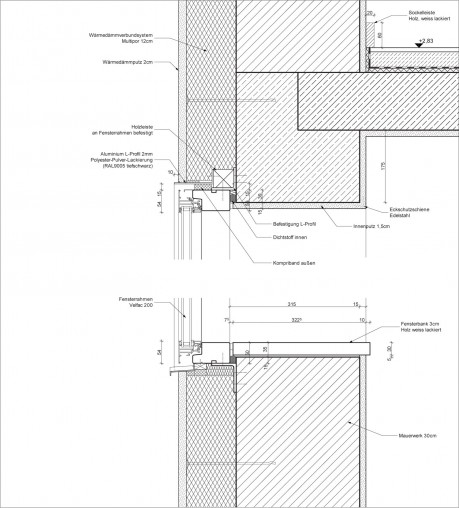

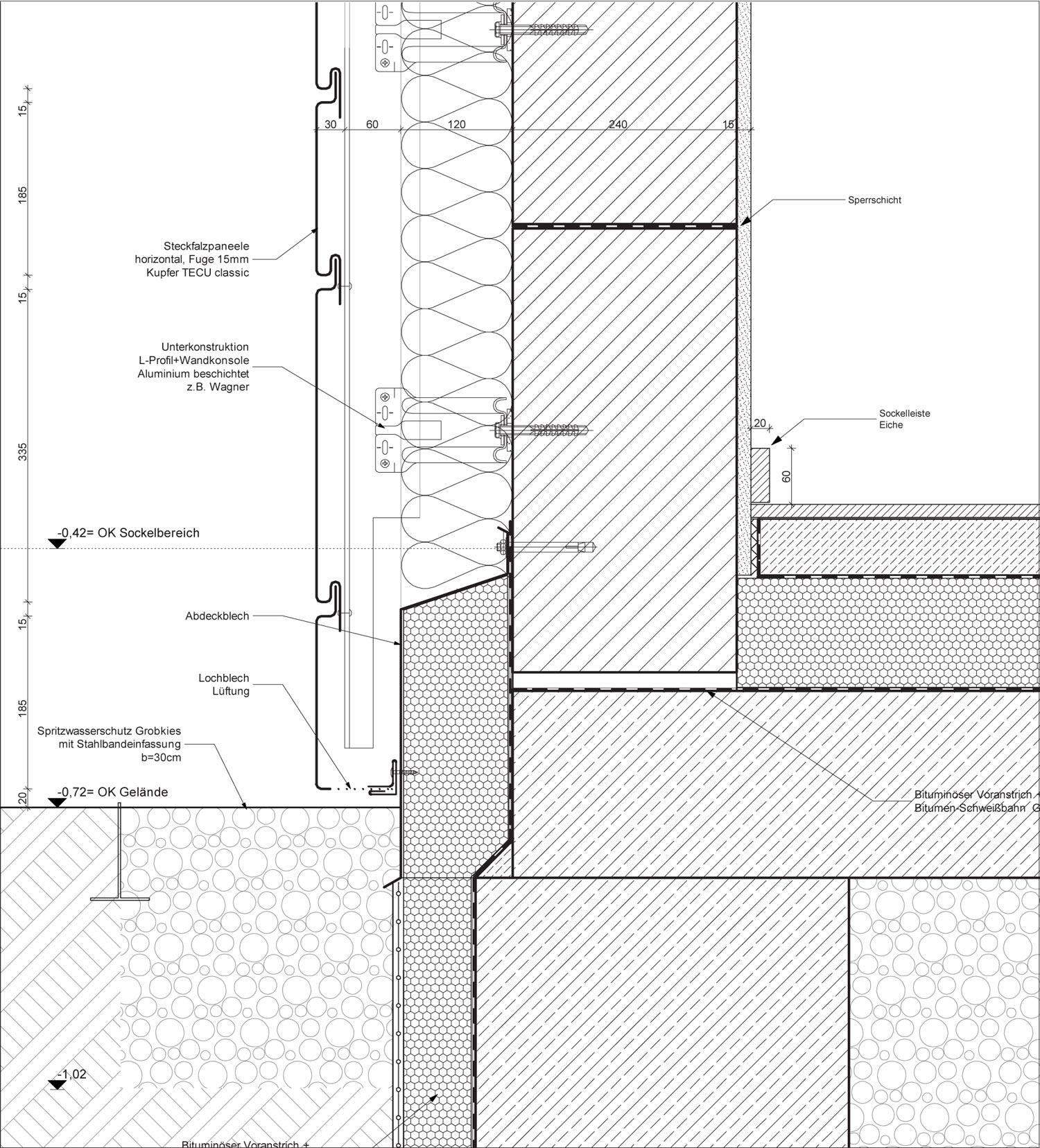

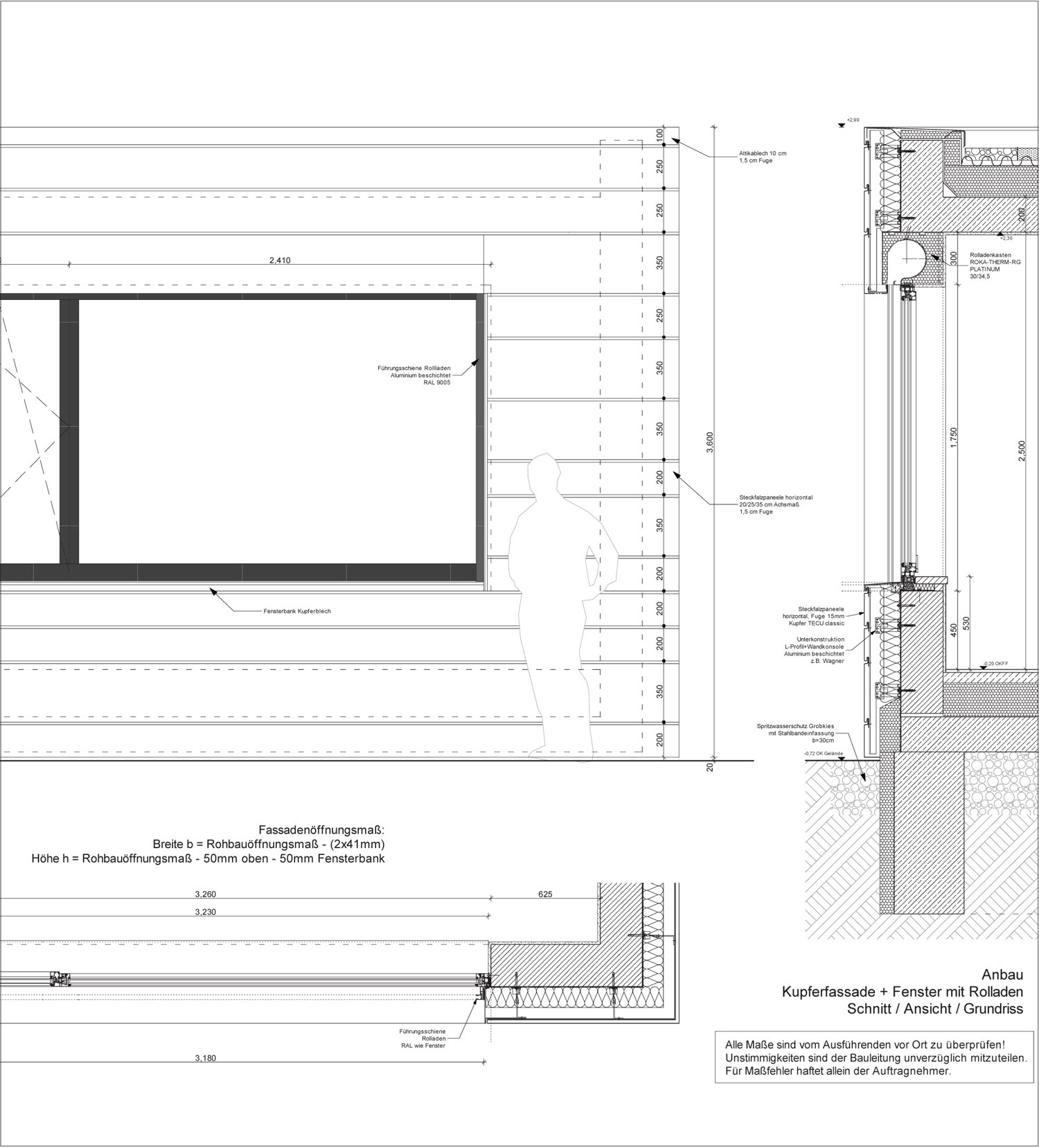

Выкладываю несколько фрагментов чертежей. Это из документации по, казалось бы, простейшему дому (Дом плюс). Качество и глубина проработки заслуживает огромного уважения. Если честно, давно с таким не встречался, а если говорить о малоэтажном домостроении, то такие чертежи существовали, пожалуй, только в альбомах типовых узлов.

В общем, всё проработано до миллиметра и до гвоздя. Просто бери и делай, как запроектировано. Но вот тут есть вопросы. Например, а много ли у нас осталось есть специалистов, способных так проработать документацию? Или ещё веселей: а много ли специалистов-строителей, способных это воплотить? Ведь не секрет, что большинство у нас строит либо по принципу «мы так всегда делали», либо «что за фантазии проектировщики изобразили – мы так не делали никогда». Ну и результат после корректировки «эстетствующим прорабом» получается как всегда – там промерзает, тут протекает и т.п. А, казалось бы, чего проще… Ну и вообще интересно – насколько глубоко прорабатывается проектная документация для малоэтажки? Особенно учитывая чрезвычайную экономность заказчиков.

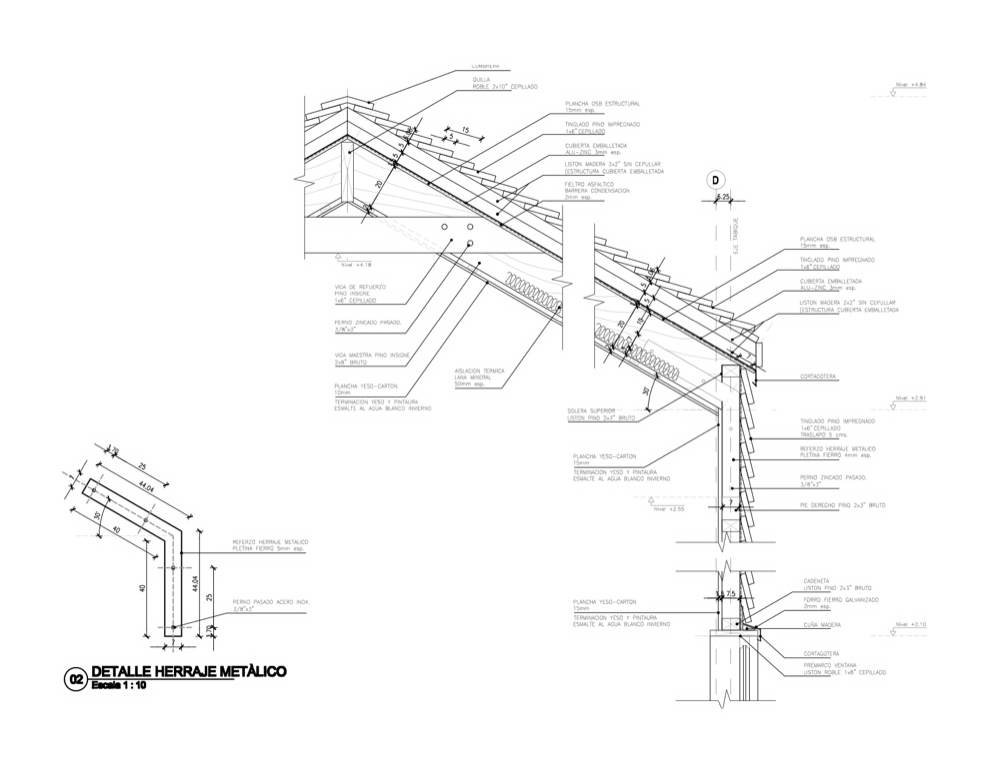

Upd2 Чертёж конструкции бескарнизной кровли (Хижина Ирмы Кабезас (Caba?a Irma Cabezas) в Чили от Diego Mendoza Valenzuela).

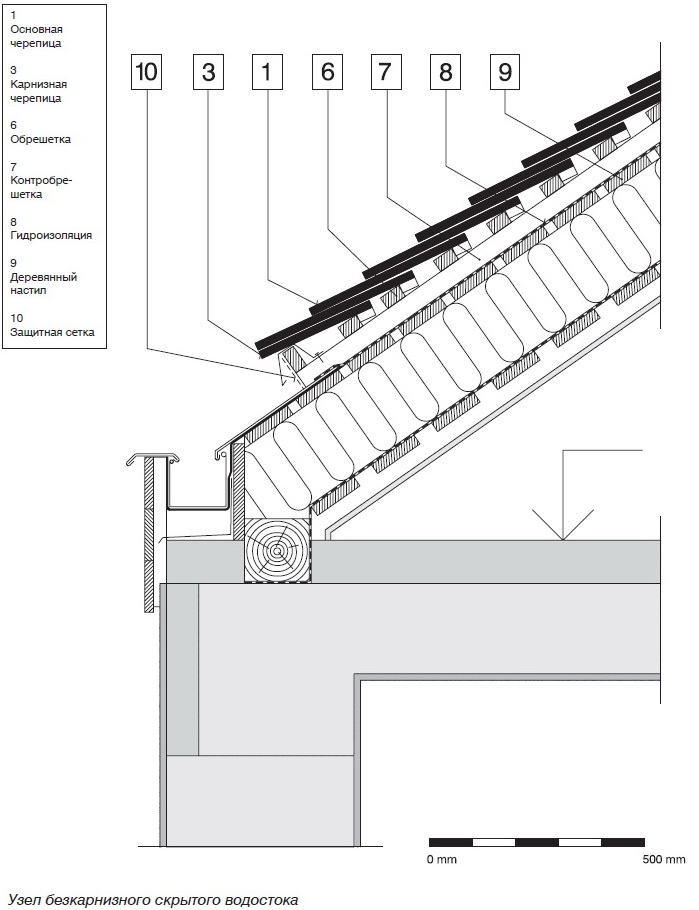

Вариант устройства водостока на бескарнизной черепичной кровле.

Все картинки кликабельны и открываются в большом размере.

UPD Бескарнизная кровля в Р-Доме.

По теме:
Дом плюс
Обсуждение темы «Чертежи» на старом блоге
Файл с различными узлами кровли (Техническое руководство «Tondach») в формате pdf (4 Мб).

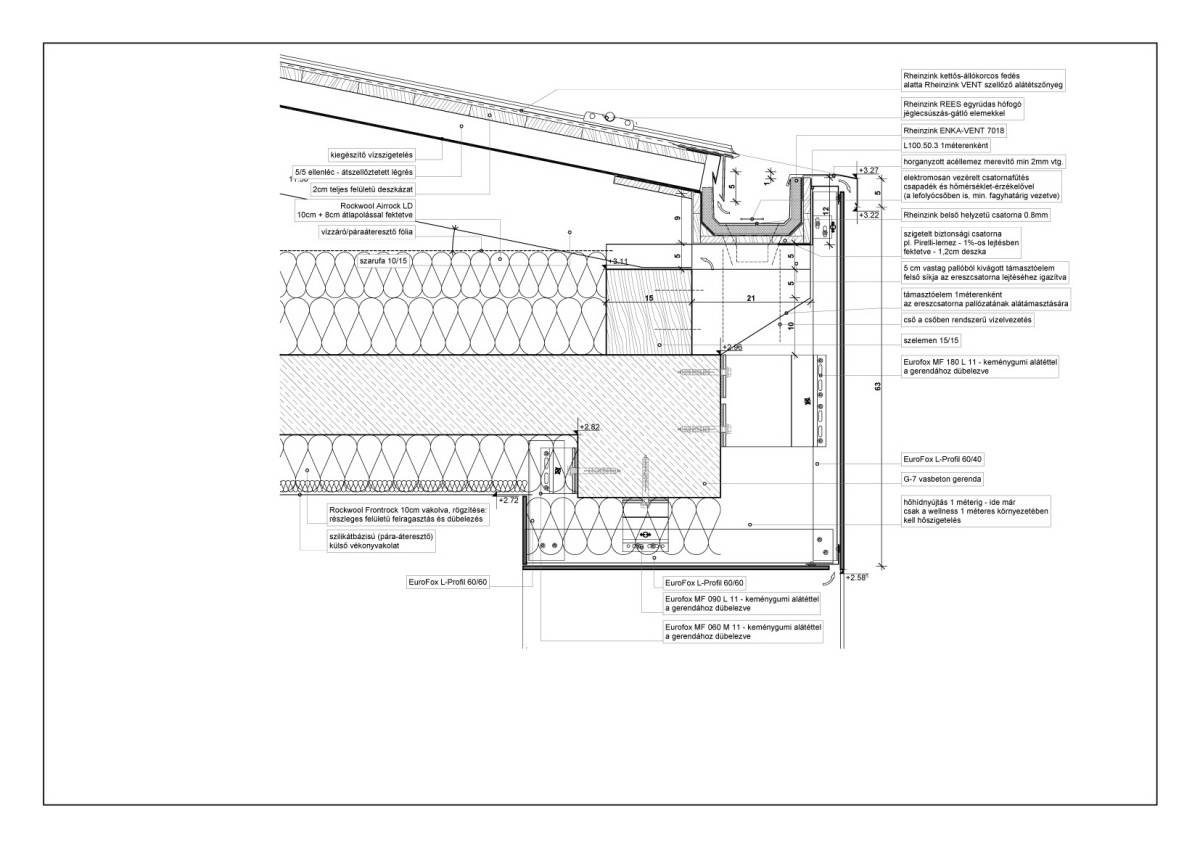

Р-Дом (R House) в Венгрии от Bauer Polla и ZOA Architects.

Дополнение: Все интересные чертежи для удобства собраны в отдельную Галерею.
